GUIDE BUTEE EMBRAYAGE C15 1.1 L - 1.4L

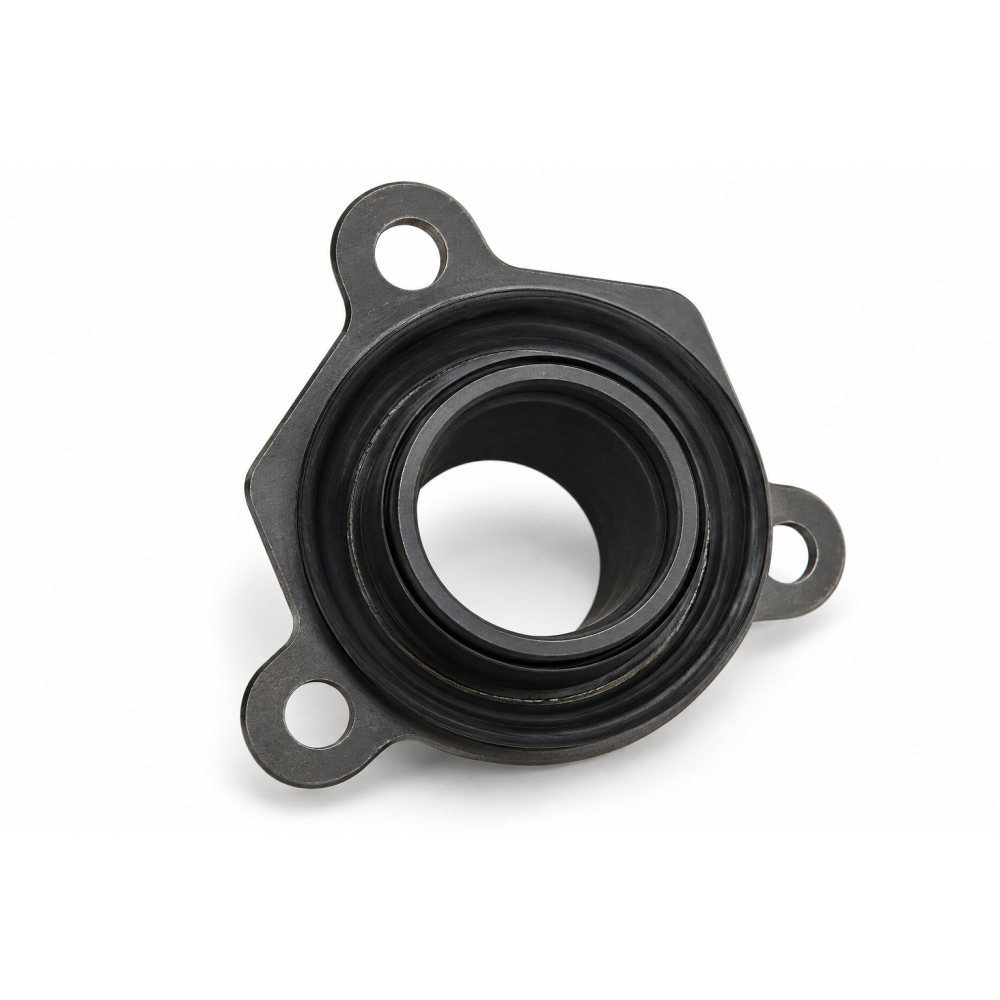

Guide de butée d’embrayage Citroën C15 1.0 / 1.1 / 1.4 – Réf. C15M057

Le guide de butée d’embrayage Réf. C15M057 est destiné notamment aux Citroën C15 essence 1.0, 1.1 et 1.4 équipés du montage correspondant.

Cette pièce se positionne au niveau de la boîte de vitesses et sert de surface de guidage pour le déplacement de la butée d’embrayage. Elle permet à la butée de coulisser correctement lors de l’action sur la pédale d’embrayage.

Un guide usé, marqué ou détérioré peut perturber le déplacement de la butée et entraîner un fonctionnement moins régulier du mécanisme d’embrayage.

Caractéristiques techniques

Référence MCDA : C15M057
Désignation : Guide de butée d’embrayage
Hauteur : 56,3 mm
Diamètre intérieur : 24 mm
Diamètre extérieur 1 : 39,5 mm
Diamètre extérieur 2 : 57 mm
EAN : 8433819013138
Fonction : Guidage de la butée d’embrayage
Emplacement : Boîte de vitesses / mécanisme d’embrayage
Conditionnement : Vendu à l’unité

Compatibilité Citroën C15

Le guide C15M057 est compatible avec les versions suivantes du Citroën C15 Furgoneta / Monovolumen (VD_) :

• 1.0 – 45 CV – 1984 à 1997

• 1.0 E – 50 CV – 1992 à 1996

• 1.1 i – 60 CV – 1988 à 1996

• 1.4 – 67 CV – 1987 à 1996

• 1.4 i – 75 CV – 1991 à 1996

Quel est le rôle du guide de butée d’embrayage ?

Lorsque vous appuyez sur la pédale d’embrayage, la butée doit se déplacer dans l’axe afin d’agir correctement sur le mécanisme.

Le guide constitue la surface sur laquelle la butée se déplace. Son état est donc important pour assurer un mouvement régulier et correctement aligné.

Une surface endommagée, rayée ou fortement usée peut gêner le coulissement de la butée.

Quand faut-il contrôler le guide de butée ?

Le guide doit systématiquement être inspecté lorsque la boîte de vitesses est déposée pour effectuer un remplacement d’embrayage.

Il est notamment conseillé de vérifier :

• l’état de la surface de coulissement ;

• la présence de rayures ou de marques ;

• une éventuelle usure irrégulière ;

• l’état général de la pièce ;

• l’absence de déformation.

Compte tenu du travail nécessaire pour déposer une boîte de vitesses, il est préférable de remplacer un guide présentant une usure importante pendant l’intervention plutôt que de devoir redéposer la boîte ultérieurement.

Dimensions pour identifier le bon montage

Plusieurs montages pouvant exister selon les véhicules et les boîtes de vitesses, les dimensions permettent de confirmer la pièce avant montage.

Pour la C15M057 :

Hauteur : 56,3 mm
Ø intérieur : 24 mm
Ø extérieur 1 : 39,5 mm
Ø extérieur 2 : 57 mm

En cas de doute, comparez ces mesures avec le guide démonté de votre boîte de vitesses.

Compatibilité Citroën AX

Ce guide de butée est également utilisé sur de nombreuses versions de Citroën AX (ZA-_) :

• 1.3 Sport (ZAM4A) – 95 CV – 1987 à 1988

• 1.4 GTi – 90 CV – 1991 à 1996

• 1.4 GTi – 94 CV – 1991 à 1996

• 1.4 GTi – 100 CV – 1991 à 1992

• 10 – 44 CV – 1986 à 1992

• 10 – 45 CV – 1986 à 1998

• 10 – 50 CV – 1987 à 1998

• 11 4x4 – 54 CV – 1991 à 1992

• 11 – 54 CV – 1986 à 1994

• 11 – 60 CV – 1986 à 1997

• 14 (ZA) – 75 CV – 1987 à 1997

• 14 4x4 – 75 CV – 1991 à 1996

• 14 – 67 CV – 1988 à 1989

• 14 – 69 CV – 1989 à 1991

• 14 – 84 CV – 1988 à 1992

• 14 D – 50 CV – 1991 à 1997

• 14 D – 52 CV – 1988 à 1992

• 15 D – 54 CV – 1994 à 1997

• 15 D – 58 CV – 1994 à 1997

• Electric – 34 CV – 1993 à 1996

• Electric – 38 CV – 1996 à 1997

Compatibilité Peugeot 205 II (20A/C)

La Réf. C15M057 équipe également plusieurs versions de Peugeot 205 II :

• 1.0 – 45 CV – 1987 à 1998

• 1.0 – 50 CV – 1992 à 1997

• 1.1 – 54 CV – 1987 à 1992

• 1.1 – 60 CV – 1989 à 1998

• 1.3 Rallye – 101 CV – 1987 à 1990

• 1.4 – 67 CV – 1987 à 1990

• 1.4 – 68 CV – 1990 à 1992

• 1.4 – 75 CV – 1988 à 1998

• 1.4 – 84 CV – 1987 à 1989

• 1.4 Cat – 60 CV – 1987 à 1993

Les avantages du guide C15M057

• Adapté aux Citroën C15 essence

• Compatible notamment avec les motorisations 1.0, 1.1 et 1.4

• Hauteur précise de 56,3 mm

• Diamètre intérieur de 24 mm

• Assure le guidage de la butée d’embrayage

• Permet de remettre en état le système lors du remplacement de l’embrayage

• Large compatibilité avec Citroën AX et Peugeot 205 II

• Dimensions détaillées pour faciliter l’identification

Conseils de montage

Lors du remplacement de l’embrayage, profitez de la dépose de la boîte pour contrôler attentivement le guide de butée C15M057.

Avant montage, comparez les dimensions et la forme de la nouvelle pièce avec l’ancien guide.

Contrôlez également l’état de la butée d’embrayage, de la fourchette, du mécanisme et du disque. Une remise en état complète des éléments accessibles lors de la dépose de la boîte permet d’éviter une nouvelle intervention prématurée.

La surface de déplacement de la butée doit être propre et exempte de détérioration.

FAQ

À quoi sert le guide de butée C15M057 ?
Il permet de guider le déplacement de la butée d’embrayage lorsque le conducteur actionne la pédale.

Quelle est sa hauteur ?
Le guide mesure 56,3 mm de hauteur.

Quels sont ses diamètres ?
Son diamètre intérieur est de 24 mm. Ses deux diamètres extérieurs sont de 39,5 mm et 57 mm.

Est-il compatible avec le C15 1.1 ?
Oui, notamment avec le C15 1.1 i 60 CV de 1988 à 1996.

Convient-il au C15 1.4 ?
Oui, il est notamment compatible avec les C15 1.4 67 CV et 1.4 i 75 CV équipés de ce montage.

Est-il également compatible avec le C15 1.0 ?
Oui, les versions 1.0 45 CV et 1.0 E 50 CV figurent également dans les applications.

Faut-il le remplacer avec l’embrayage ?
Pas obligatoirement s’il est en parfait état, mais il est fortement conseillé de le contrôler lors de chaque remplacement d’embrayage, puisque la boîte est déjà déposée.

Quel est son numéro EAN ?
Le numéro EAN est 8433819013138.
