FOURCHETTE EMBRAYAGE C15 1.1L 1.4L

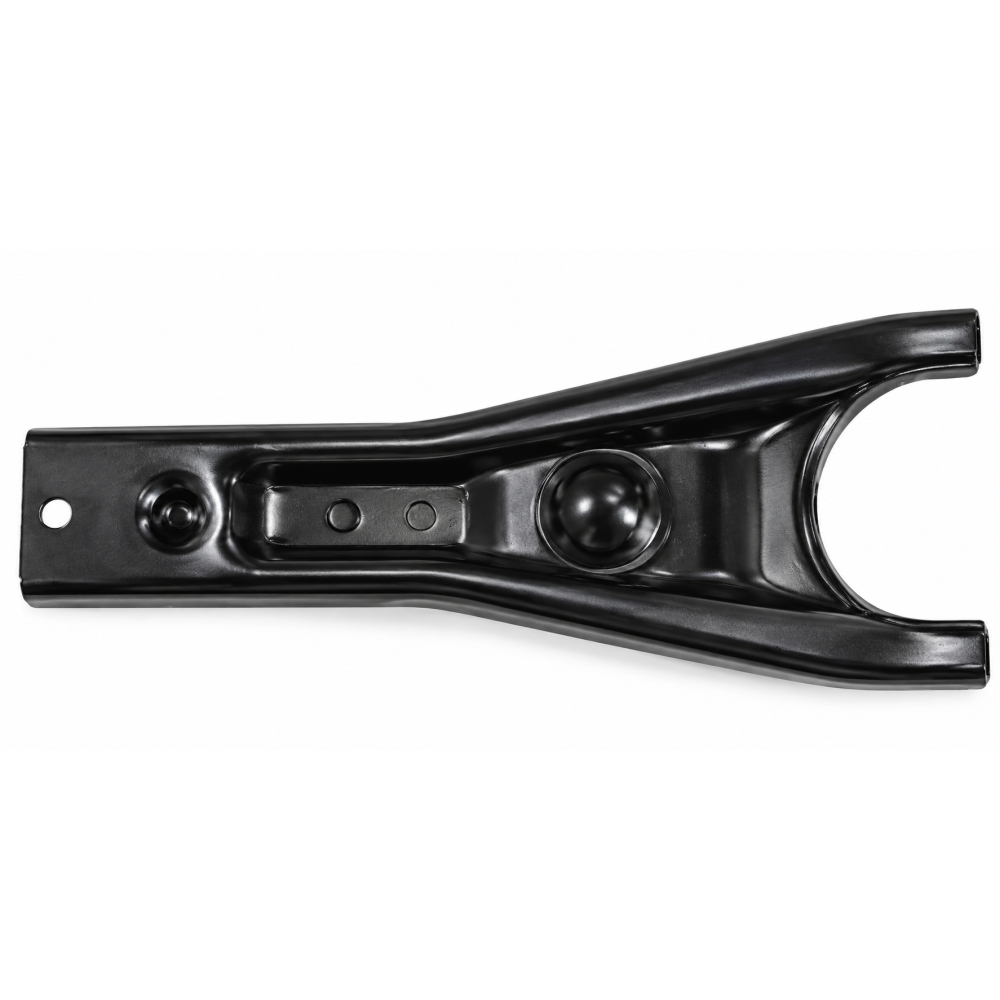

Fourchette d’embrayage Citroën C15 1.0 / 1.1 / 1.3 – Réf. C15M060

La fourchette d’embrayage Réf. C15M060 est destinée à la commande d’embrayage de plusieurs versions essence du Citroën C15, notamment les motorisations 1.0, 1.1 et 1.3 équipées du montage correspondant.

Installée au niveau de la boîte de vitesses, elle transmet le mouvement de la commande d’embrayage à la butée. Lorsque la pédale est actionnée, la fourchette déplace la butée afin d’agir sur le mécanisme d’embrayage et permettre le changement des rapports.

Elle correspond à la référence O.E. 211736.

Caractéristiques techniques

Référence MCDA : C15M060
Désignation : Fourchette d’embrayage
Compatibilité principale : Citroën C15 essence
Fonction : Commande de la butée d’embrayage
Emplacement : Boîte de vitesses / mécanisme d’embrayage
O.E. : 211736
EAN : 8433819010786
Conditionnement : Vendue à l’unité

Compatibilité Citroën C15

C15 Furgoneta / Monovolumen (VD_) :

• 1.0 – 45 CV – 1984 à 1997

• 1.1 – 48 CV – 1984 à 1996

• 1.3 – 64 CV – 1987 à 1988

La référence C15M060 est donc particulièrement destinée aux premières motorisations essence du C15 utilisant cette commande d’embrayage.

À quoi sert la fourchette d’embrayage ?

La fourchette constitue la liaison mécanique entre la commande et la butée d’embrayage.

Lorsque le conducteur appuie sur la pédale, la commande entraîne le déplacement de la fourchette. Celle-ci pousse la butée contre le mécanisme d’embrayage afin de permettre le désaccouplement temporaire entre le moteur et la boîte de vitesses.

Elle joue donc un rôle direct dans le bon fonctionnement du débrayage et du passage des vitesses.

Pourquoi une fourchette d’embrayage s’use-t-elle ?

La fourchette est sollicitée à chaque utilisation de la pédale. Après de nombreuses années de service, ses points de contact et d’articulation peuvent présenter de l’usure.

Une fourchette détériorée peut notamment entraîner :

• du jeu dans la commande d’embrayage ;

• un déplacement incorrect de la butée ;

• une course de pédale inhabituelle ;

• un débrayage incomplet ;

• des difficultés à engager les rapports ;

• des bruits ou claquements au niveau de la commande.

Ces symptômes peuvent avoir plusieurs origines. La fourchette doit donc être contrôlée avec l’ensemble du système d’embrayage.

Une pièce à contrôler lors du remplacement de l’embrayage

Lorsqu’une boîte de vitesses est déposée pour remplacer l’embrayage, il est conseillé d’examiner attentivement la fourchette.

Contrôlez notamment :

• ses zones d’appui ;

• son articulation ;

• la zone de contact avec la butée ;

• l’absence de fissure ;

• l’absence de déformation ;

• l’absence d’usure excessive.

Remonter une fourchette fortement usée avec un embrayage neuf peut compromettre la qualité de la réparation.

Référence O.E. 211736

La C15M060 correspond à la référence d’origine 211736.

Cette référence constitue un élément important pour identifier le montage, notamment lorsque la même famille de véhicules peut recevoir plusieurs types de commandes d’embrayage.

Compatibilité Peugeot 205 II (20A/C)

La fourchette C15M060 est également utilisée sur plusieurs versions de Peugeot 205 II :

• 1.0 – 45 CV – 1987 à 1998

• 1.1 – 54 CV – 1987 à 1992

• 1.1 – 60 CV – 1989 à 1998

• 1.3 Rallye – 101 CV – 1987 à 1990

• 1.4 – 67 CV – 1987 à 1990

• 1.4 – 75 CV – 1988 à 1998

• 1.6 – 75 CV – 1987 à 1998

• 1.6 automatique – 79 CV – 1987 à 1998

Compatibilité Peugeot 104

La référence est également compatible avec différentes versions de Peugeot 104 :

• 1.0 – 44 CV – 1983 à 1988

• 1.1 – 50 CV – 1980 à 1988

• 1.1 – 57 CV – 1976 à 1982

• 1.2 – 57 CV – 1979 à 1983

• 1.4 – 72 CV – 1979 à 1983

Compatibilité Peugeot 104 Coupé

• 0.9 – 45 CV – 1973 à 1983

Compatibilité Peugeot 205 I (741A/C)

• 1.0 – 45 CV – 1983 à 1987

• 1.1 – 50 CV – 1983 à 1987

• 1.4 – 60 CV – 1983 à 1987

• 1.4 – 80 CV – 1983 à 1987

Les avantages de la C15M060

• Adaptée aux Citroën C15 essence

• Compatible notamment avec les C15 1.0, 1.1 et 1.3

• Assure la commande de la butée d’embrayage

• Permet de remplacer une fourchette usée ou déformée

• Correspondance O.E. 211736

• Également utilisée sur plusieurs Peugeot 104 et 205

• Pièce importante lors d’une réfection du système d’embrayage

• Identification facilitée par la référence O.E. et l’EAN

Conseils de montage

Lors du remplacement de la C15M060, comparez la nouvelle fourchette avec la pièce démontée afin de vérifier la forme et les différents points d’appui.

Profitez de l’intervention pour contrôler :

• la butée d’embrayage ;

• le guide de butée ;

• les points d’appui de la fourchette ;

• le mécanisme d’embrayage ;

• le disque ;

• la commande d’embrayage.

Avant remontage définitif, assurez-vous que la fourchette est correctement positionnée et que la butée se déplace librement.

Après remontage, contrôlez le fonctionnement de la pédale ainsi que le passage de l’ensemble des rapports.

FAQ

La C15M060 est-elle compatible avec le Citroën C15 ?
Oui. Elle est notamment prévue pour les C15 1.0 45 CV, 1.1 48 CV et 1.3 64 CV équipés de ce montage.

Quelle est la référence O.E. ?
La référence O.E. correspondante est 211736.

Quel est le numéro EAN ?
Le numéro EAN est 8433819010786.

Quel est le rôle de cette fourchette ?
Elle permet de transmettre le mouvement de la commande d’embrayage à la butée, qui agit ensuite sur le mécanisme.

Est-elle compatible avec la Peugeot 205 ?
Oui. Elle est également utilisée sur plusieurs versions de Peugeot 205 I et 205 II.

Peut-elle se monter sur une Peugeot 104 ?
Oui, plusieurs motorisations de Peugeot 104 et 104 Coupé utilisent également cette fourchette.

Faut-il la remplacer systématiquement avec l’embrayage ?
Pas nécessairement si elle est en parfait état. En revanche, elle doit être soigneusement contrôlée lors de la dépose de la boîte et remplacée en présence d’usure, de jeu ou de déformation.
