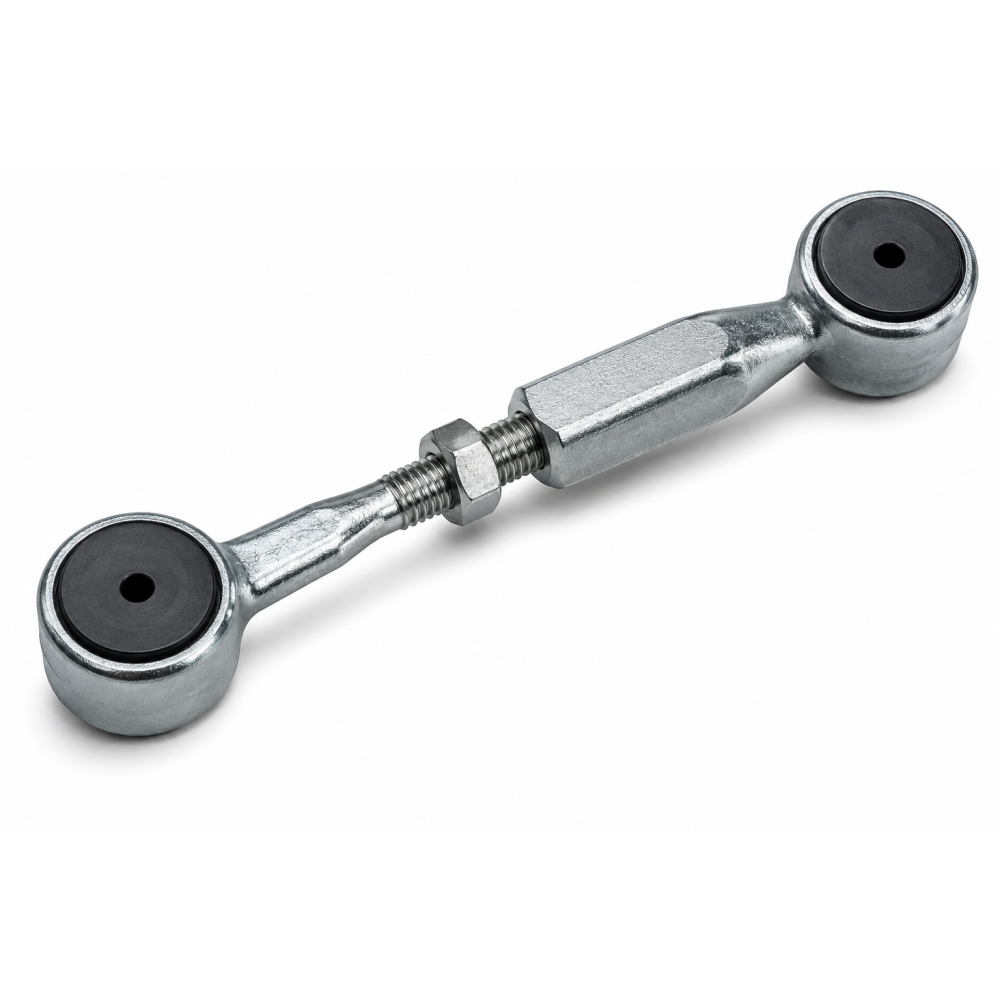

Réf. C15M054 – Biellette de levier de vitesses 54 à 70 mm Ø10 – Citroën C15 1.1 / 1.3 / 1.8D

La biellette de levier de vitesses Réf. C15M054 est destinée à la tringlerie de commande de boîte de plusieurs versions essence et diesel du Citroën C15.

Avec une longueur réglable de 54 à 70 mm et un diamètre intérieur de 10 mm, cette biellette courte assure une partie de la liaison mécanique entre le levier de vitesses et le mécanisme de sélection de la boîte.

Avec les années et les kilomètres, les articulations peuvent prendre du jeu et rendre le passage des rapports moins précis. Le remplacement d'une biellette usée permet de remettre en état la tringlerie de boîte du C15 et de retrouver une commande de vitesses plus précise.

Caractéristiques techniques

• Référence MCDA : C15M054

• Type : biellette de levier de vitesses

• Fonction : commande / tringlerie de boîte de vitesses

• Diamètre intérieur : 10 mm

• Longueur minimale : 54 mm

• Longueur maximale : 70 mm

• Motorisations : essence et diesel

• Montage : Citroën C15 et Peugeot 205 selon versions

• Conditionnement : vendue à l'unité

• EAN : 8433819011899

Compatibilité Citroën C15

C15 Fourgonnette / Monospace (VD_)

1.1 – 48 ch
1984 à 1996

1.1 – 54 ch
1988 à 1996

1.1 – 54 ch
1984 à 1987

1.3 – 64 ch
1987 à 1988

1.8 D – 60 ch
1986 à 2000

Cette biellette est donc utilisée sur plusieurs générations de C15 essence et diesel, sous réserve du type de boîte et de tringlerie monté sur le véhicule.

Compatibilité Peugeot 205 I (741A/C)

Cette même biellette possède également des applications sur plusieurs versions de la Peugeot 205 :

• 1.0 – 45 ch : 1983 à 1987

• 1.1 – 50 ch : 1983 à 1987

• 1.4 – 60 ch : 1983 à 1987

• 1.4 – 80 ch : 1983 à 1987

Références d'origine O.E.

La C15M054 correspond notamment aux références constructeur suivantes :

• 245466

• 2452G8

• 2454F4

• 95589889

• 95605804

• 95578973

EAN : 8433819011899

Ces références permettent de vérifier la correspondance avec la biellette présente sur le véhicule.

À quoi sert cette biellette ?

La commande de boîte du Citroën C15 utilise plusieurs biellettes de différentes longueurs afin de transmettre les mouvements du levier de vitesses jusqu'au sélecteur de boîte.

La C15M054 est une biellette courte de 54 à 70 mm, équipée d'articulations de 10 mm de diamètre intérieur.

Son bon état est important pour conserver une commande précise et limiter le jeu dans la tringlerie.

Symptômes d'une biellette de vitesses usée

Une biellette usée ou présentant trop de jeu peut provoquer :

• jeu excessif au levier de vitesses ;

• passage des rapports imprécis ;

• débattement important du levier ;

• difficulté à sélectionner certaines vitesses ;

• claquements au niveau de la tringlerie ;

• sensation de commande flottante ;

• articulation qui se déboîte ;

• impossibilité de sélectionner correctement certains rapports en cas d'usure importante.

En cas de problème, il est conseillé de contrôler l'ensemble des biellettes de commande de boîte.

Avantages produit

• Compatible avec plusieurs Citroën C15 essence et diesel

• Compatible avec certaines Peugeot 205

• Longueur minimale : 54 mm

• Longueur maximale : 70 mm

• Diamètre intérieur : 10 mm

• Remplace une biellette usée

• Permet de réduire le jeu de la tringlerie

• Contribue à retrouver une sélection des rapports plus précise

• Nombreuses références OE pour faciliter l'identification

• Adaptée à l'entretien et à la restauration mécanique du C15

Bien vérifier les dimensions avant commande

Plusieurs biellettes très différentes sont utilisées sur le Citroën C15.

Pour identifier la Réf. C15M054, contrôlez impérativement :

Diamètre intérieur : 10 mm

Longueur minimale : 54 mm

Longueur maximale : 70 mm

Comparez également les références OE avec la pièce d'origine.

Les différentes biellettes de notre gamme C15

Pour éviter toute erreur, plusieurs dimensions de biellettes existent :

• C15M047 : longueur maximale 346 mm

• C15M048 : longueur 283 à 300 mm – Ø13 mm

• C15M049 : longueur maximale 165 mm

• C15M050 : longueur 720 mm – Ø13 mm

• C15M051 : longueur 127 à 140 mm – Ø10 mm

• C15M052 : longueur 200 à 216 mm – Ø13 mm

• C15M053 : tête de biellette courte – Ø10 mm

• C15M054 : longueur 54 à 70 mm – Ø10 mm

La longueur, le diamètre des articulations et la référence OE doivent être vérifiés avant commande.

Conseils de montage

Lors du remplacement :

• contrôlez les autres biellettes de commande ;

• vérifiez le jeu des articulations ;

• contrôlez les rotules et leurs logements ;

• nettoyez les points d'emboîtement ;

• vérifiez que les axes ne présentent pas une usure excessive ;

• assurez-vous du bon enclenchement des articulations.

Après installation, passez tous les rapports moteur arrêté afin de vérifier le fonctionnement de la commande avant l'essai routier.

Questions fréquentes

Quelle est la longueur de la C15M054 ?
Sa longueur est comprise entre 54 et 70 mm.

Quel est son diamètre intérieur ?
Le diamètre intérieur est de 10 mm.

Est-elle compatible avec le C15 1.8 Diesel ?
Oui, elle est indiquée pour le C15 1.8 D 60 ch de 1986 à 2000.

Est-elle compatible avec les C15 essence ?
Oui, elle possède notamment des applications sur les C15 1.1 et 1.3 essence selon les années indiquées.

Est-elle compatible avec la Peugeot 205 ?
Oui, notamment sur certaines 205 I 1.0, 1.1 et 1.4 produites entre 1983 et 1987.

Quelles sont ses références OE ?
Les références indiquées sont 245466, 2452G8, 2454F4, 95589889, 95605804 et 95578973.

Quel est son numéro EAN ?
Le numéro EAN est 8433819011899.

Comment reconnaître cette biellette ?
La C15M054 est une biellette courte, mesurant 54 à 70 mm, avec un diamètre intérieur de 10 mm.
